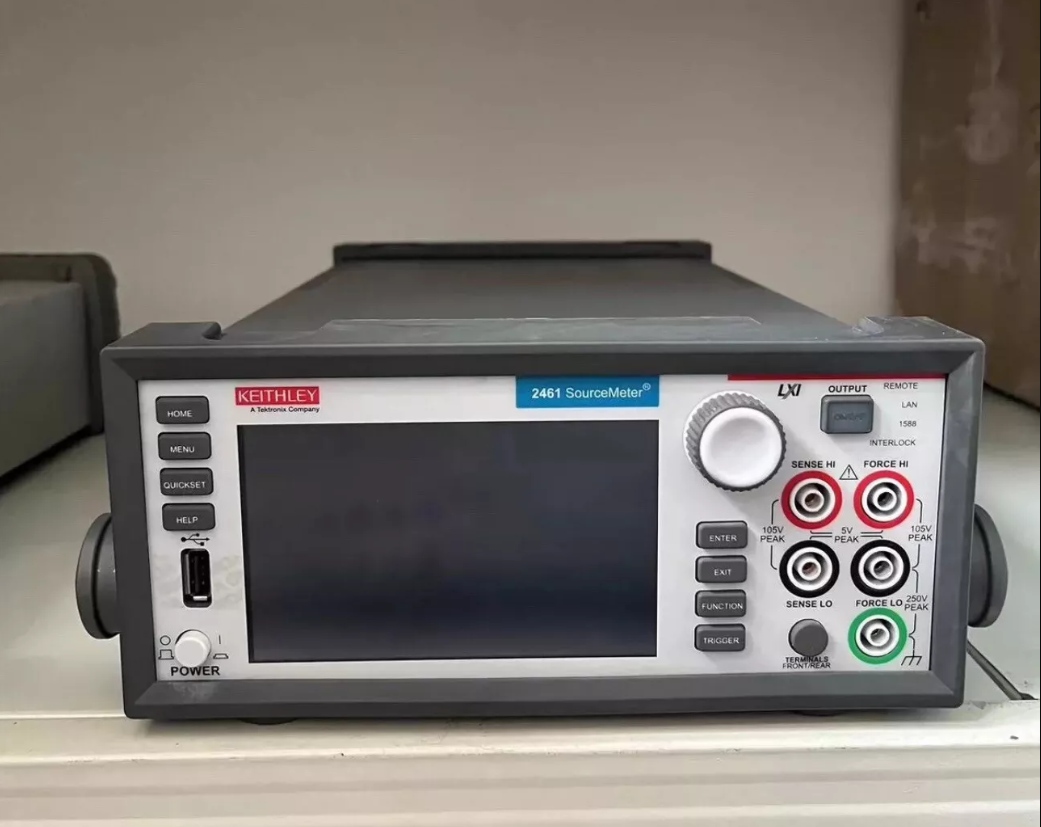

Keithley 2461 大电流脉冲源表 - 销售/租赁/维修/回收
1通道 | 100V | 7A DC / 10A 脉冲 | 1000W 脉冲 | 数字化仪
别称：2461、Keithley 2461、吉时利2461、2461源表、2461脉冲源表、2461大电流源表
产品简介
吉时利 Keithley 2461 是大电流脉冲源表（SMU），最大输出 ±100 V、7 A DC / 10 A 脉冲，脉冲功率 1000 W，测量分辨率 1 pA / 100 nV。内置双 18-bit 1 MSa/s 数字化仪，可在脉冲期间同步捕捉电压与电流波形，适合 SiC / GaN 击穿与动态参数、功率 MOSFET 脉冲测试。冠汇仪器提供该型号的销售、租赁、维修、回收服务，租赁按月计费，长租更优惠。
技术参数
| 型号 | 2461 |
|---|---|
| 所属系列 | Keithley 2400 图形化系列 |
| 架构 | 单通道，源/测一体，四象限 |
| 最大电压 | ±100 V |
| 最大电流 | 7 A DC / 10 A 脉冲 |
| 最大功率 | 100 W DC / 1000 W 脉冲 |
| 电压量程 | 200 mV – 100 V |
| 电流量程 | 1 µA – 7 A DC / 10 A 脉冲 |
| 数字化仪 | 双 18-bit 1 MSa/s，脉冲期间同步捕捉 V & I 波形 |
| AC 模式 | 支持（I-V Tracer 专用；其余图形化机型仅 ±DC） |
| 后面板接口 | Mass-Terminated 螺丝端子 |
| 显示 | 5 英寸电容触摸屏（WVGA 800×480） |
| 接口 | GPIB + USB（Device/Host）+ LAN(LXI) + TSP-Link（最多 32 节点）；无 RS-232 |
| 编程 | SCPI（含经典 2400 兼容模式）+ TSP 脚本 |
| 触发系统 | TriggerFlow |
| 数据内存 | 27.5 M 读数（带时间戳） |
| 工厂变体 | -NFP 无前面板 / -RACK 无把手 / -NFP-RACK 无前面板与无把手 |
| 供电 | 100–240 VAC，50/60 Hz 自动感测；最大 350 VA |
| 尺寸 / 重量 | 106 × 255 × 425 mm（含把手与防撞角）/ 4.75 kg（10.5 lb）；裸机 88 × 213 × 397 mm / 4.55 kg |
| 官方生命周期状态 | 官方在售 |
核心功能
- 单通道大电流 + 脉冲源表，100 V / 7 A DC / 10 A 脉冲
- 脉冲功率 1000 W（DC 100 W 的 10 倍）
- 双 18-bit 1 MSa/s 数字化仪，脉冲期间可同步捕捉电压与电流波形
- 支持 AC 模式，可配合 I-V Tracer 软件（其余图形化机型仅 ±DC）
- 5 英寸触摸屏，SCPI + TSP 双编程，兼容 2450 / 2400 / 2420 命令
- GPIB + USB + LAN + TSP-Link（最多 32 节点）
应用领域
高亮度 LED 脉冲测试
SiC / GaN 击穿与动态参数测试
功率 MOSFET 脉冲测试
电池与电化学脉冲测试
功率器件 I-V 特性分析
适用行业
半导体
新能源
电力电子
汽车电子
新材料
设备状态
常见问题
2461 和 2460 有什么区别？
主要差别在脉冲能力：2460 是 100 V/7 A/100 W，没有脉冲增强；2461 同样是 7 A DC，但脉冲可到 10 A、1000 W，并配双 18-bit 1 MSa/s 数字化仪、支持 AC 模式。需要脉冲大电流或要在脉冲中同步抓波形选 2461，常规大电流测试 2460 即可。
2461 可作 2430 的迁移参考吗？
可以。2430 是经典系列的 1 kW 脉冲机型，2461 覆盖同类大电流与脉冲能力，可作为应用迁移参考。迁移前建议核对量程、功能与命令兼容性：2461 新增 USB/LAN、触摸屏与 TSP 脚本，SCPI 编程兼容 2450/2400/2420 命令，旧代码迁移改动较小。
