Rohde & Schwarz 罗德与施瓦茨

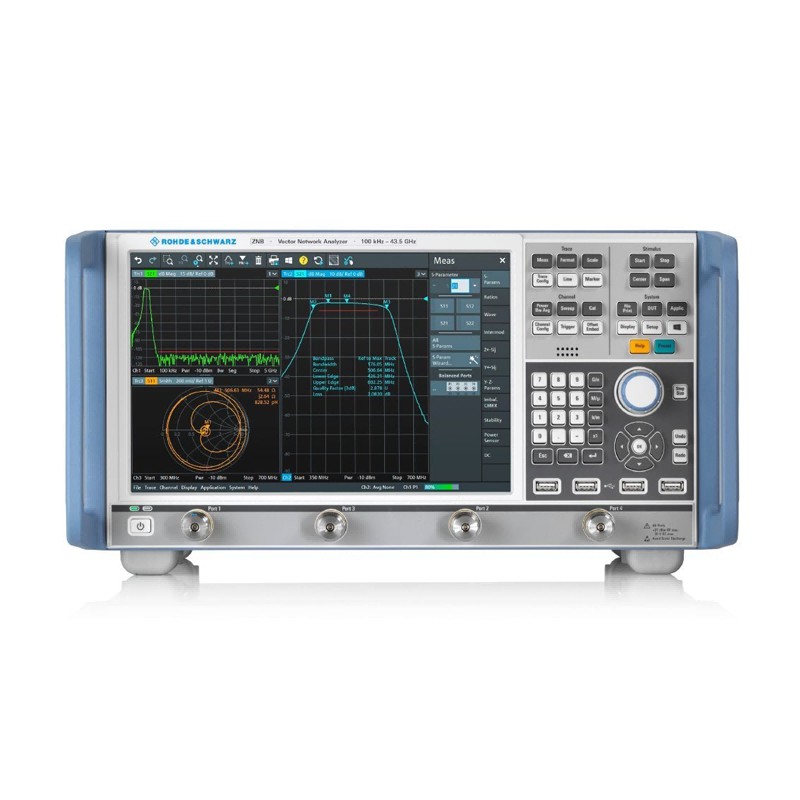

R&S ZNB 系列矢量网络分析仪 - 销售/租赁/维修/回收
9 kHz – 43.5 GHz | 2/4 端口 | 已停产（后继 ZNB3000）
别称：R&S ZNB系列、罗德与施瓦茨ZNB、ZNB系列矢量网络分析仪、ZNB矢量网络分析仪、罗德ZNB、R&S矢量网络分析仪
产品简介
罗德与施瓦茨 R&S ZNB 系列是矢量网络分析仪家族，覆盖 9 kHz–43.5 GHz，测试端口 2 或 4 端口可选。官方产品页已标注该系列停产，并列出后续产品 R&S ZNB3000。各型号频率起点与连接器不同：ZNB8 自 9 kHz 起，ZNB20/ZNB26/ZNB43 自 100 kHz 起。动态范围为系统动态范围（最大输出功率与接收机噪底之差，10 Hz 测量带宽），按型号与频段分档，详见各型号页。冠汇仪器提供该系列的销售、租赁、维修、回收服务，租赁按月计费，长租更优惠。
技术参数
| 系列 | R&S ZNB 矢量网络分析仪系列 |
|---|---|
| 上架型号 | ZNB8 / ZNB20 / ZNB26 / ZNB40 / ZNB43 |
| 频率范围 | 9 kHz – 43.5 GHz（ZNB8 自 9 kHz；ZNB20/ZNB26/ZNB43 自 100 kHz） |
| 测试端口 | 2 或 4 端口 |
| 连接器 | N(f) / 3.5 mm(m) / 2.92 mm(m) / 2.4 mm（按型号） |
| 阻抗 | 50 Ω |
| 系统动态范围 | 最大输出功率与接收机噪底之差，10 Hz 测量带宽，端口 1-2 / 3-4 之间为保证值，其余为典型值；以下为各型号峰值档，全频段逐档数值见各型号页：ZNB8 在 50 MHz–7 GHz ≥130 dB（典型 140 dB），低频端 9 kHz–100 kHz 为 ≥110 dB（典型 122 dB）；ZNB20 在 100 MHz–9 GHz ≥125 dB（典型 135 dB），低频端 100 kHz–300 kHz 为 ≥95 dB（典型 108 dB）；ZNB26/ZNB43 在 10 MHz–5 GHz ≥120 dB（典型 128 dB），随频率升高逐档下降 |
| 扩展动态范围（选件） | ZNB8-B52（2 端口）/ -B54（4 端口）：50 MHz–6.5 GHz ≥140 dB（典型 150 dB）；6.5–8.5 GHz ≥130 dB（典型 138 dB） |
| 迹线噪声 | 按型号与频段分档（10 kHz IF 带宽）：常见档为 ≤0.004 dB RMS；ZNB26/ZNB43 在 100 kHz–5 MHz 与 35–40 GHz 为 ≤0.008 dB；ZNB43 在 40 GHz 以上按接口为 ≤0.012 / ≤0.025 dB（2.4 mm） |
| 输出功率 | 按型号与频段分档（+18 ℃ 至 +28 ℃ 内有效）：ZNB8 在 100 MHz–2.5 GHz 为 +13 dBm（典型最高 +15 dBm）；ZNB20 在 100 kHz–10 GHz 为 +12 dBm（典型最高 +15 dBm）；ZNB26/ZNB43 在 1–10 GHz 为 +8 dBm（典型最高 +10 dBm），20–30 GHz 最高 0 dBm（典型最高 +4 dBm），30–40 GHz 最高 –2 dBm（典型最高 +2 dBm） |
| 扩展功率范围（选件） | ZNBx-B22（2 端口）/ -B24（4 端口）：ZNB8 最低 –85 dBm（98 dB 扫描范围）；ZNB20 最低 –60 dBm（72 dB）；ZNB26/ZNB43 最低 –60 dBm（70 dB） |
| IF 带宽 | 1 Hz – 1 MHz（选件 ZNB-K17 至 10 MHz） |
| 每迹线测量点数 | 1 – 100,001 |
| 扫描时间 | 201 点、200 MHz 跨度、1 MHz 带宽：< 1.5 ms（900 MHz 中心）；含数据传输 3.8 ms（VXI11） |
| 频率分辨率 | 1 Hz（选件 ZNB-K19 至 1 mHz） |
| 功率分辨率 | 0.01 dB |
| 显示 | 12.1 英寸触摸屏，1280 × 800 |
| 接口 | 标配 LAN（RJ-45）、USB 3.0（2×A + 1×B）、HDMI / DisplayPort、USER CONTROL（25-pin D-Sub）、REF IN/OUT；GPIB（ZNB-B10）与 RFFE GPIO（ZN-Z15，外置）为选件 |
| 多端口扩展 | 配 R&S ZN-Z84 / ZN-Z86 开关矩阵，单个矩阵最多 24 个测试端口（自动校准单元最多 24 端口） |
| 内部信号源 | 4 端口型号可选第二内部信号源（ZNB-B2 / ZNB20-B2 / ZNB26-B2 / ZNB43-B2） |
| 常用选件 | ZNB-K2 时域 TDR、ZNB-K20 扩展时域、ZNB-K3 故障点距离、ZNB-K4 变频（混频器）测量、ZNB-K14 互调测量（需 K4）、ZNB-K17 IF 带宽至 10 MHz、ZNB-K19 频率分辨率至 1 mHz、ZNB-K30 噪声系数、ZNB-K50(P) 实时不确定度分析（METAS VNA Tools）、ZNB-K230 智能夹具去嵌（SFD）、ZNB-B4 精密频率参考（OCXO） |
| 尺寸 / 重量 | 462.5 × 239.6 × 361.5 mm（W×H×D）；2 端口约 14 kg / 4 端口约 16 kg |
| 功耗 | 最大 450 W；典型 ZNB8 为 2 端口 120 W / 4 端口 170 W，ZNB20/ZNB26/ZNB43 为 2 端口 130 W / 4 端口 215 W |
| 官方生命周期状态 | 已停产；官方产品页列出后续产品 R&S ZNB3000（官方产品目录的停产/后继表中，ZNB 的后续产品为 ZNB3000） |
核心功能
- 覆盖 9 kHz – 43.5 GHz；ZNB8 自 9 kHz 起，ZNB20/ZNB26/ZNB43 自 100 kHz 起
- 2 端口与 4 端口两种配置，测试端口阻抗 50 Ω
- 系统动态范围按型号与频段分档：ZNB8 在 50 MHz–7 GHz 为 ≥130 dB（典型 140 dB）；ZNB26/ZNB43 在 10 MHz–5 GHz 为 ≥120 dB（典型 128 dB）
- 迹线噪声按型号与频段分档，详见各型号页（10 kHz IF 带宽下规格值 0.004–0.025 dB RMS）
- 输出功率随频率变化：ZNB8 在 100 MHz–2.5 GHz 为 +13 dBm（典型 +15 dBm）；ZNB26/ZNB43 在 20–30 GHz 最高 0 dBm，30–40 GHz 最高 –2 dBm（ZNB26 上限 26.5 GHz）
- IF 带宽 1 Hz – 1 MHz（选件 ZNB-K17 至 10 MHz），每迹线 1 – 100,001 点
- 12.1 英寸触摸屏（1280 × 800）；201 点扫描时间 < 1.5 ms（1 MHz 带宽）
- 标配 LAN / USB / HDMI / USER CONTROL；GPIB（ZNB-B10）与 RFFE GPIO（ZN-Z15）为选件
- 配 R&S ZN-Z84 / ZN-Z86 开关矩阵，单个矩阵最多 24 个测试端口
- 4 端口机型可选第二内部信号源（-B2 选件）
- 官方产品页已标注该系列停产，后续产品为 R&S ZNB3000
应用领域
滤波器 / 双工器 S 参数测量
电缆与连接器插损、驻波比测试
放大器与射频前端增益 / 匹配测量
天线与无源器件阻抗分析
5G FR2 与毫米波器件测试
研发验证与产线批量测试
适用行业
通信设备
半导体
航空航天
国防军工
高校与科研
电子制造
设备状态
停产型号
已停产型号。具体货源的配置、设备成色、库存、价格与交付周期请在咨询时确认。
常见问题
ZNB 系列价格多少钱？
R&S ZNB 系列矢量网络分析仪的价格因配置选件、实际可供设备的成色和市场行情而异，具体配置、设备成色、库存、价格与交付周期请在咨询时确认。
ZNB 系列可以租赁吗？
ZNB 系列能否安排租赁需咨询确认；租赁按月计费、按月起租，不接受按天短租。
ZNB 系列可以维修或校准吗？
可以。我们提供ZNB 系列的维修和校准服务，先检测、后确认维修方案，常见故障可快速修复。
ZNB 系列支持回收吗？我有一台想出售。
支持。冠汇仪器长期回收Rohde & Schwarz（罗德与施瓦茨）ZNB 系列等进口测试仪器，提供评估与回收服务。
如何确认ZNB 系列的供货状态和设备成色？
本页提供该型号的技术资料与选型参考；实际可供设备的成色、配置与库存请在咨询时确认。
怎么购买/下单？支持在线支付吗？
本站为询价型网站，不提供在线交易。您通过本页询价表单告知需求型号后，我们人工沟通配置与报价。
