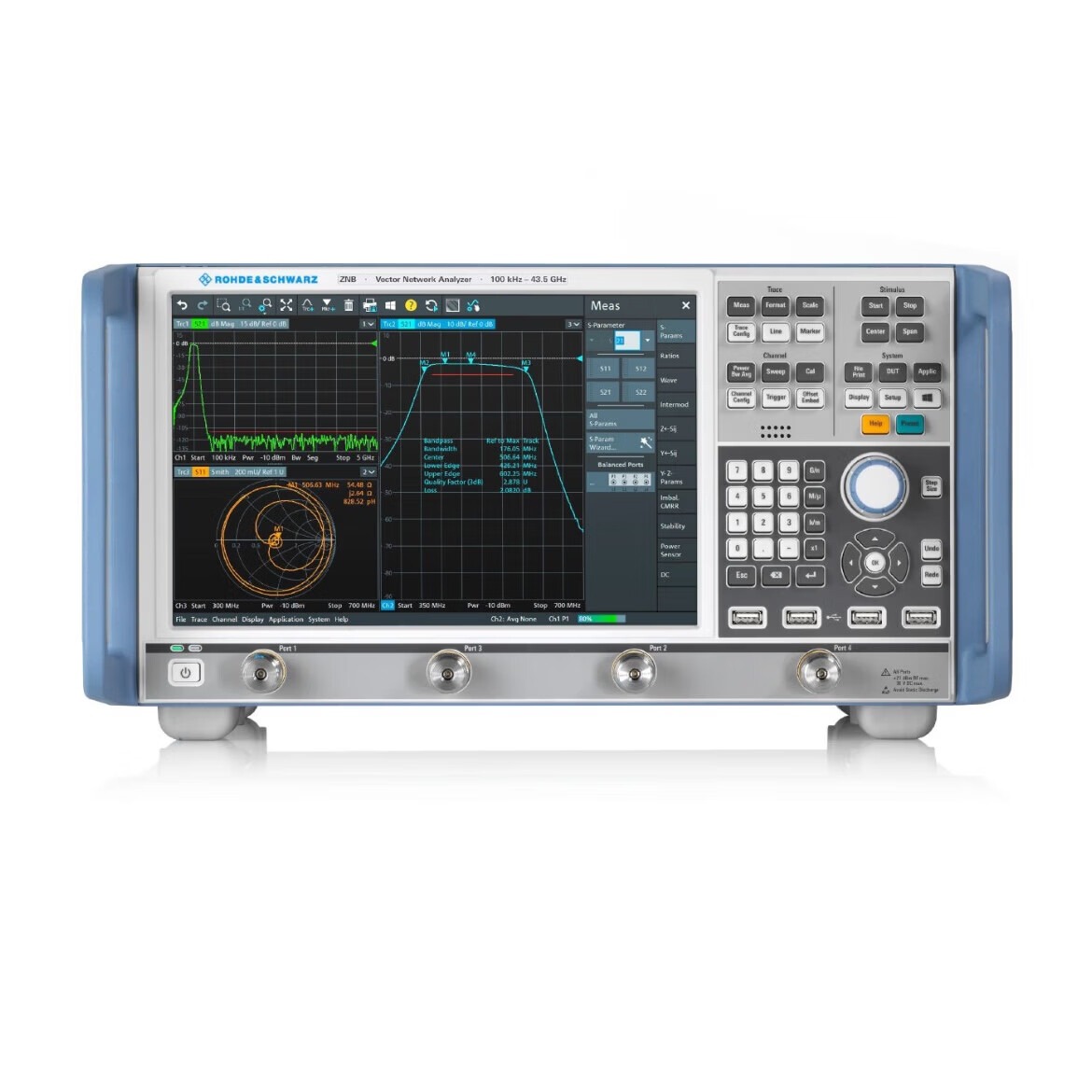

R&S ZNB43 矢量网络分析仪 - 销售/租赁/维修/回收
100 kHz – 43.5 GHz | 2 或 4 端口 | 2.92/2.4 mm | 已停产（后继 ZNB3000）
别称：ZNB43、R&S ZNB43、罗德与施瓦茨ZNB43、罗德ZNB43、ZNB43矢量网络分析仪、ZNB43网络分析仪
产品简介
罗德与施瓦茨 R&S ZNB43 是 ZNB 系列矢量网络分析仪，覆盖 100 kHz–43.5 GHz，2.92/2.4 mm，2/4 端口可选。系统动态范围 ≥120 dB（10 MHz–5 GHz，典型 128 dB），40–43.5 GHz 按接口为 ≥85 dB（2.4 mm）。官方已标注该系列停产，后续产品为 R&S ZNB3000。
技术参数
| 型号 | ZNB43 |
|---|---|
| 所属系列 | R&S ZNB 矢量网络分析仪系列 |
| 频率范围 | 100 kHz – 43.5 GHz |
| 测试端口 | 2 或 4 端口 |
| 连接器 | 2.92 mm 或 2.4 mm |
| 阻抗 | 50 Ω |
| 系统动态范围 | 系统动态范围（10 Hz 测量带宽，端口 1-2 / 3-4 之间为保证值；其余为典型）：100 kHz–1 MHz ≥105 dB（典型 120 dB）；1–10 MHz ≥110 dB（典型 125 dB）；10 MHz–5 GHz ≥120 dB（典型 128 dB）；5–10 GHz ≥115 dB（典型 125 dB）；10–30 GHz ≥110 dB（典型 115 dB）；30–40 GHz ≥105 dB（典型 110 dB）；40–43.5 GHz：2.4 mm 接口 ≥85 dB（典型 95 dB），2.92 mm 接口典型 95 dB |
| 迹线噪声 | 100 kHz–5 MHz ≤0.008 dB（10 kHz IF 带宽）；5 MHz–20 GHz ≤0.004 dB（10 kHz）；20–35 GHz ≤0.006 dB（10 kHz）；35–40 GHz ≤0.008 dB（10 kHz）；40–42 GHz ≤0.012 dB、42–43.5 GHz ≤0.025 dB（2.4 mm 接口，10 kHz） |
| 输出功率 | +18 ℃ 至 +28 ℃ 内有效：100 kHz–300 kHz –30 至 +7 dBm（典型最高 +10 dBm）；300 kHz–1 GHz –30 至 +10 dBm（典型最高 +12 dBm）；1–10 GHz –30 至 +8 dBm（典型最高 +10 dBm）；10–15 GHz –30 至 +6 dBm（典型最高 +8 dBm）；15–20 GHz –30 至 +5 dBm（典型最高 +7 dBm）；20–30 GHz –30 至 0 dBm（典型最高 +4 dBm）；30–40 GHz –30 至 –2 dBm（典型最高 +2 dBm）；40–43.5 GHz：2.4 mm 接口 –30 至 –3 dBm（典型最高 +2 dBm），2.92 mm 接口典型 +2 dBm |
| 扩展功率范围（选件） | 配 ZNB43-B22（2 端口）/ -B24（4 端口）：100 kHz 起 –60 dBm 至 +10 dBm，功率扫描范围 70 dB |
| IF 带宽 | 1 Hz – 1 MHz（选件 ZNB-K17 至 10 MHz） |
| 每迹线测量点数 | 1 – 100,001 |
| 扫描时间 | 201 点、200 MHz 跨度、1 MHz 带宽：< 1.5 ms（900 MHz 中心）；含数据传输 3.8 ms（VXI11） |
| 频率分辨率 | 1 Hz（选件 ZNB-K19 至 1 mHz） |
| 功率分辨率 | 0.01 dB |
| 显示 | 12.1 英寸触摸屏，1280 × 800 |
| 接口 | 标配 LAN（RJ-45）、USB 3.0（2×A + 1×B）、HDMI / DisplayPort、USER CONTROL（25-pin D-Sub）、REF IN/OUT；GPIB（ZNB-B10）与 RFFE GPIO（ZN-Z15，外置）为选件 |
| 多端口扩展 | 配 R&S ZN-Z84 / ZN-Z86 开关矩阵，单个矩阵最多 24 个测试端口（自动校准单元最多 24 端口） |
| 内部信号源 | 4 端口机型可选第二内部信号源（-B2 选件） |
| 常用选件 | ZNB-K2 时域 TDR、ZNB-K20 扩展时域、ZNB-K3 故障点距离、ZNB-K4 变频（混频器）测量、ZNB-K14 互调测量（需 K4）、ZNB-K17 IF 带宽至 10 MHz、ZNB-K19 频率分辨率至 1 mHz、ZNB-K30 噪声系数、ZNB-K50(P) 实时不确定度分析（METAS VNA Tools）、ZNB-K230 智能夹具去嵌（SFD）、ZNB-B4 精密频率参考（OCXO） |
| 订货号 | 1334.3330.92（2 端口 2.92 mm）/ .93（2 端口 2.4 mm）/ .94（4 端口 2.92 mm）/ .95（4 端口 2.4 mm） |
| 尺寸 / 重量 | 462.5 × 239.6 × 361.5 mm（W×H×D）；2 端口约 14 kg / 4 端口约 16 kg |
| 功耗 | 最大 450 W；典型 2 端口 130 W / 4 端口 215 W |
| 官方生命周期状态 | 已停产（R&S 官方 ZNB 产品页标注 discontinued，后续产品 ZNB3000）；官方 v09.00 订货表未对本型号标注停产 |
核心功能
- 100 kHz – 43.5 GHz 频率覆盖
- 2 或 4 端口配置，2.92 mm 或 2.4 mm 测试端口，50 Ω 阻抗
- 系统动态范围 ≥120 dB（典型 128 dB，10 MHz–5 GHz）；40–43.5 GHz 按接口为 ≥85 dB（2.4 mm，典型 95 dB）
- 迹线噪声 ≤0.004 dB RMS（10 kHz IF 带宽，5–20 GHz）；40 GHz 以上按接口为 ≤0.012 / ≤0.025 dB（2.4 mm）
- 输出功率随频率递减：1–10 GHz 为 +8 dBm（典型 +10 dBm）；15–20 GHz 为 +5 dBm（典型 +7 dBm）；20–30 GHz 最高 0 dBm（典型 +4 dBm）；30–40 GHz 最高 –2 dBm（典型 +2 dBm）
- IF 带宽 1 Hz – 1 MHz（选件 ZNB-K17 至 10 MHz），每迹线 1 – 100,001 点
- 12.1 英寸触摸屏（1280 × 800）；201 点扫描时间 < 1.5 ms（1 MHz 带宽）
- 标配 LAN / USB / HDMI / USER CONTROL；GPIB（ZNB-B10）与 RFFE GPIO（ZN-Z15）为选件
- 配 R&S ZN-Z84 / ZN-Z86 开关矩阵，单个矩阵最多 24 个测试端口
- 4 端口机型可选第二内部信号源（-B2 选件）
应用领域
5G FR2 毫米波器件测试
Ka 波段航天与国防器件测量
毫米波有源器件 S 参数测试
43.5 GHz 以下高频组件表征
毫米波模块研发与产线测试
适用行业
通信设备
半导体
航空航天
国防军工
高校与科研
电子制造
设备状态
停产型号
已停产型号。具体货源的配置、设备成色、库存、价格与交付周期请在咨询时确认。
常见问题
ZNB43 的连接器怎么选？
ZNB43 提供 2.92 mm 与 2.4 mm 两种连接器选项。需要兼顾到 43.5 GHz 的测量精度时可选 2.4 mm，按被测件接口与频率需求配置即可。
ZNB43 支持第二内置信号源吗？
支持。ZNB43 可选第二内置信号源与扩功率范围配置，便于有源器件（如放大器、变频器）的测量。
